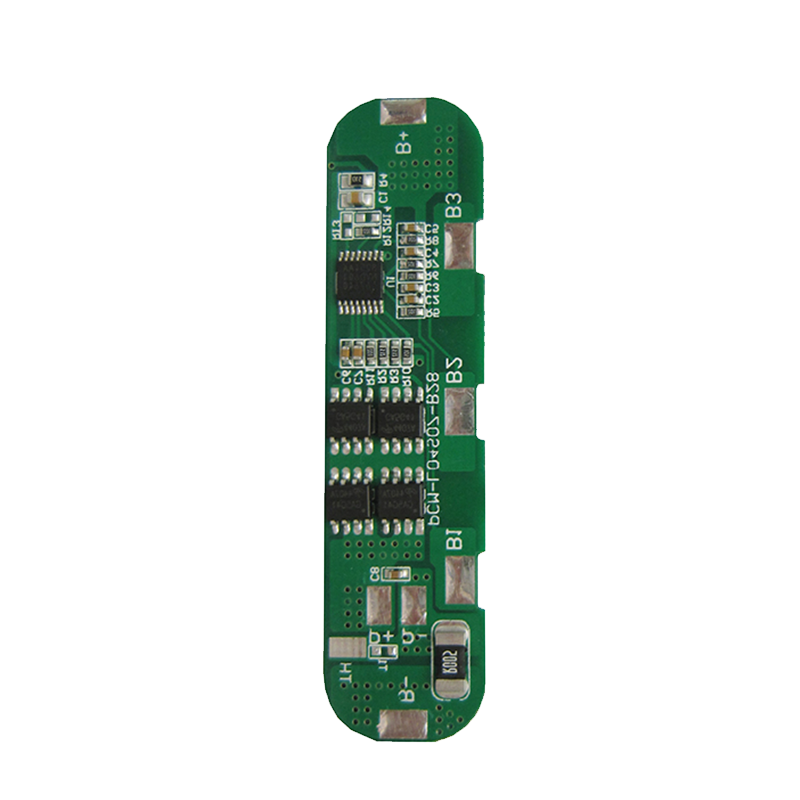

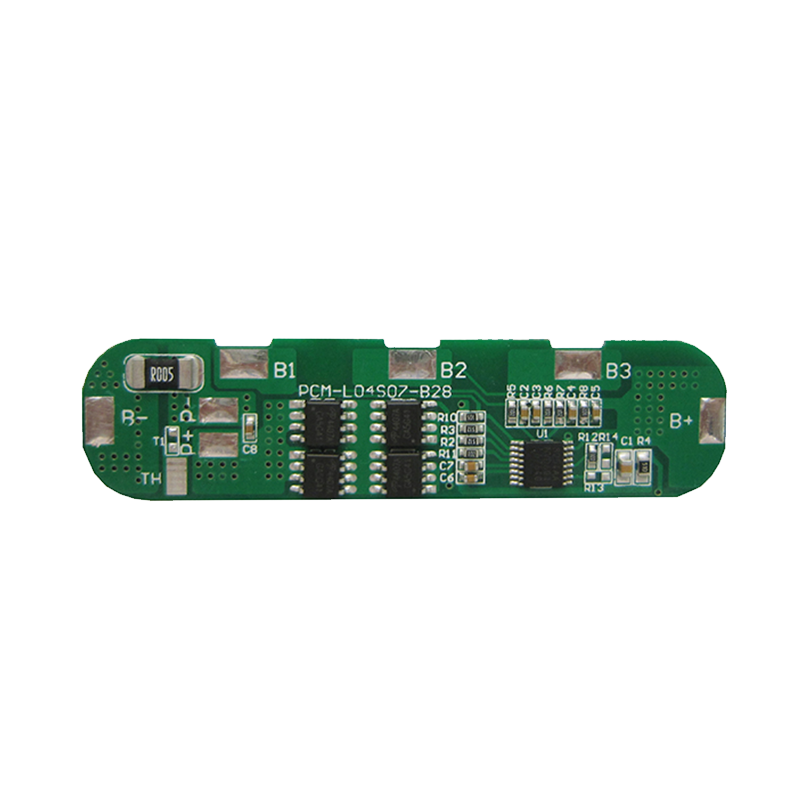

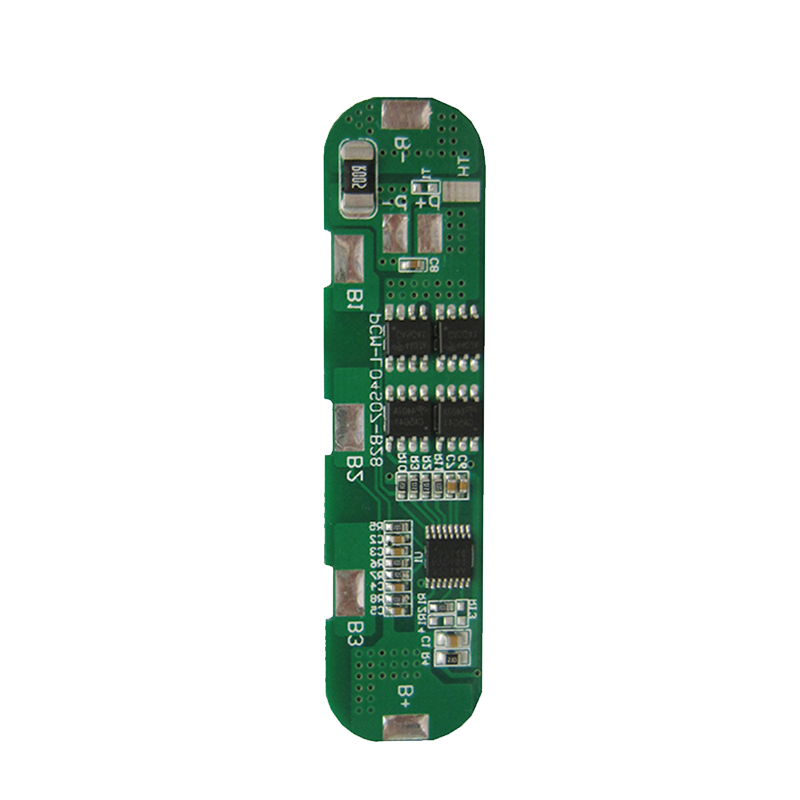

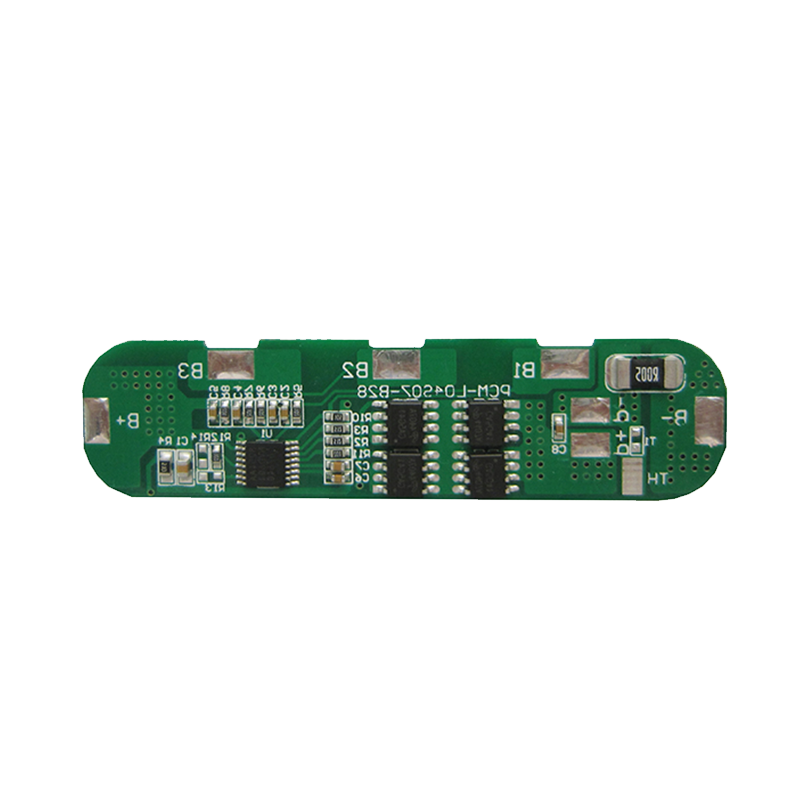

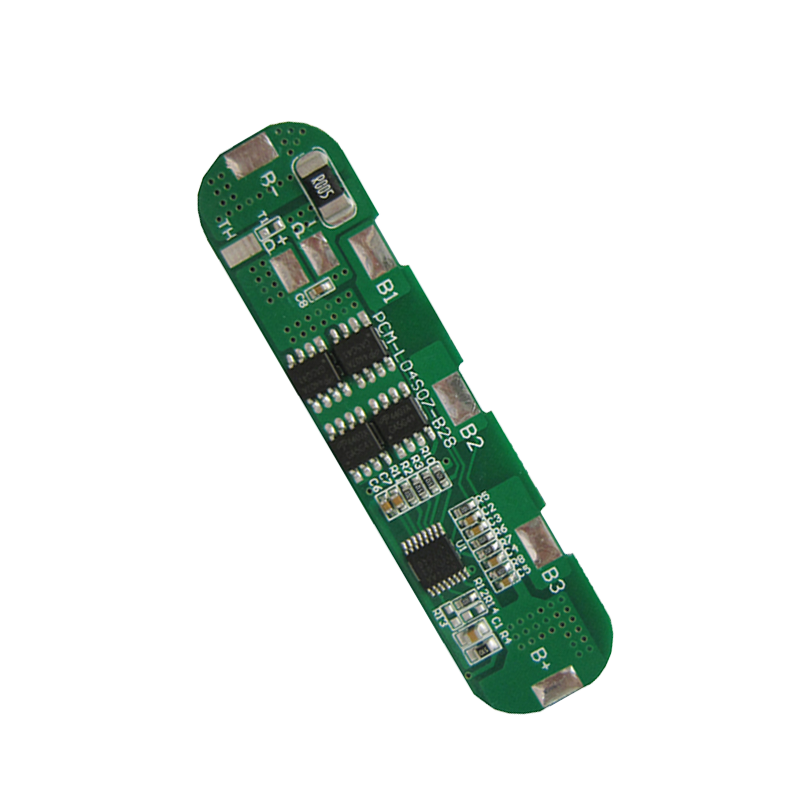

PCM para 3S-4S Modelo: PCM-L04S07-B28 Item de teste (teste em temperatura normal 25±2 °C) Critério Tensão Tensão de carregamento DC: 13,8 V ~ 16,8 V CC / CV (3,45 V ~ 4,2 V / célula) 4s Corrente de alimentação Corrente normal do modo de operação: medidor de combustível no modo NORMAL. ILOAD >Corrente de Sono ≤30uA Corrente máxima de carga contínua 4-7A Corrente máxima de descarga contínua 4-7A Proteção contra sobrecarga (célula única) Tensão de detecção de sobrecarga 3.65-4.35V Tempo de atraso de detecção de sobrecarga 0.5S—2S Sobrecarga de tensão de liberação 4.05-4.15V Proteção contra descarga excessiva (célula única) Tensão de detecção de descarga excessiva 2.4-3.0V Tempo de atraso de detecção de descarga excessiva 10—200mS Tensão de liberação de descarga excessiva 2.5-3.2V Proteção de corrente (bateria) Descarga Detecção de sobrecorrenterrent 12-21A Tempo de atraso de detecção 5ms—20ms Condição de liberação Carga de corte, Recuperação automática Proteção curta Condição de detecção Curto-circuito externo Tempo de atraso de detecção 200-600us Condição de liberação Resistência de corte Resistência de eletrificação do circuito principal ≤65mΩ Temperatura Faixa de temperatura de operação -40~+85°C Faixa de temperatura de armazenamento -40~+125°C TAMANHO: L70*W17*T3mm NTC: 10K NTC Interruptor de temperatura:/ Interruptor de corrente fraca:/ Método de ativação:/ - AYAA TECHNOLOGY CO., LTD
| Modelo: PCM-L04S07-B28 | ||
| Item de teste (teste em temperatura normal 25±2 °C) | Critério | |
| Voltagem | Tensão de carregamento | DC: 13,8 V ~ 16,8 V CC / CV (3,45 V ~ 4,2 V / célula) 4s |
| Corrente de alimentação | Corrente do modo de operação normal: Medidor de combustível no modo NORMAL. ILOAD >Corrente de suspensão | ≤30uA |
| Corrente de carga contínua máxima | 4-7A | |
| Corrente máxima de descarga contínua | 4-7A | |
| Proteção contra sobrecarga (célula única) |
Tensão de detecção de sobrecarga | 3,65-4,35 V |
| Tempo de atraso de detecção de sobrecarga | 0,5S-2S | |
| Sobre a tensão de liberação de carga | 4.05-4.15V | |
| Proteção contra descarga excessiva (célula única) |
Tensão de detecção de descarga excessiva | 2.4-3.0V |
| Tempo de atraso na detecção de descarga excessiva | 10-200mS | |
| Sobre a tensão de liberação de descarga | 2.5-3.2V | |
| Proteção de corrente (Bateria) |
Descarga Sobrecorrente de detecção de corrente | 12-21UMA |
| Tempo de atraso de detecção | 5 ms — 20 ms | |
| Condição de liberação | Carga de corte, recuperação automática | |
| Proteção curta | Condição de detecção | Curto-circuito externo |
| Tempo de atraso de detecção | 200-600US | |
| Condição de liberação | Carga de corte | |
| Resistência | Resistência de eletrificação do loop principal | ≤65mΩ |
| Temperatura | Faixa de temperatura operacional | -40 ~ + 85 °C |
| Faixa de temperatura de armazenamento | -40~+125°C | |
| TAMANHO: L70 * W17 * T3mm | ||
| NTC: 10K NTC Interruptor de temperatura: / Interruptor de corrente fraca: / Método de ativação: / | ||
