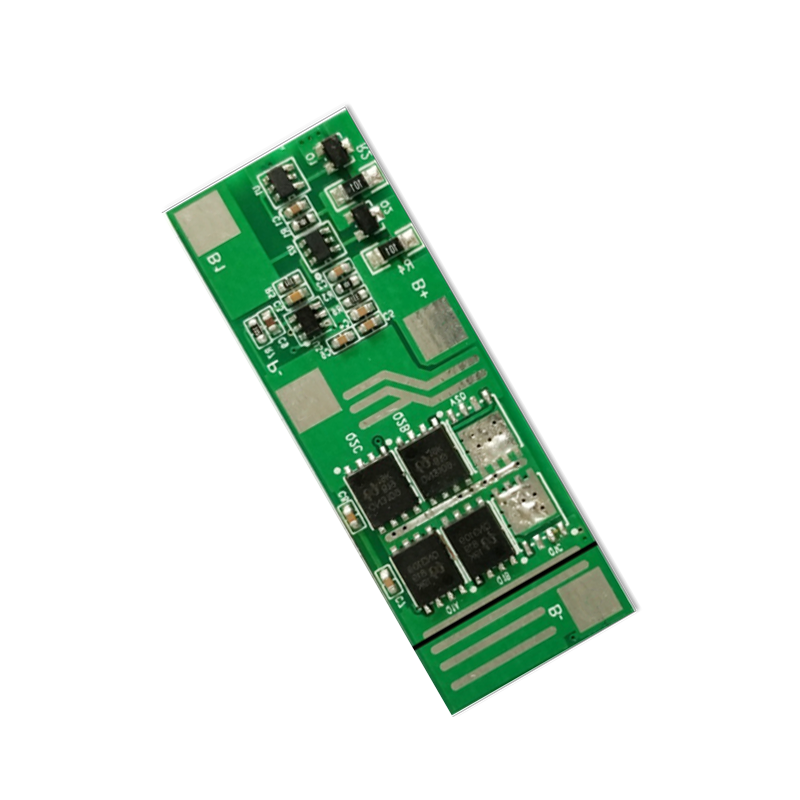

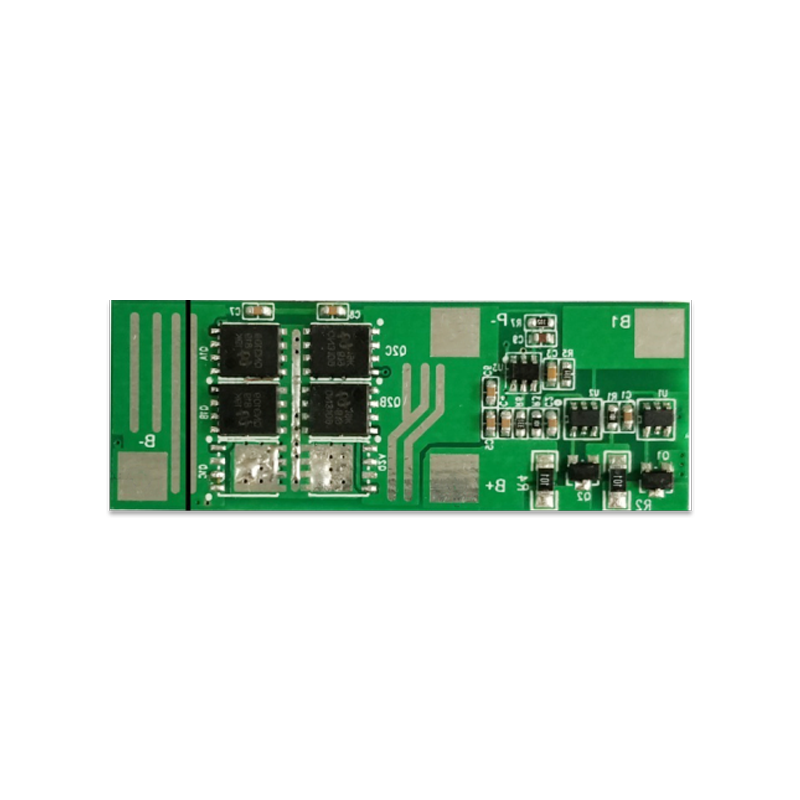

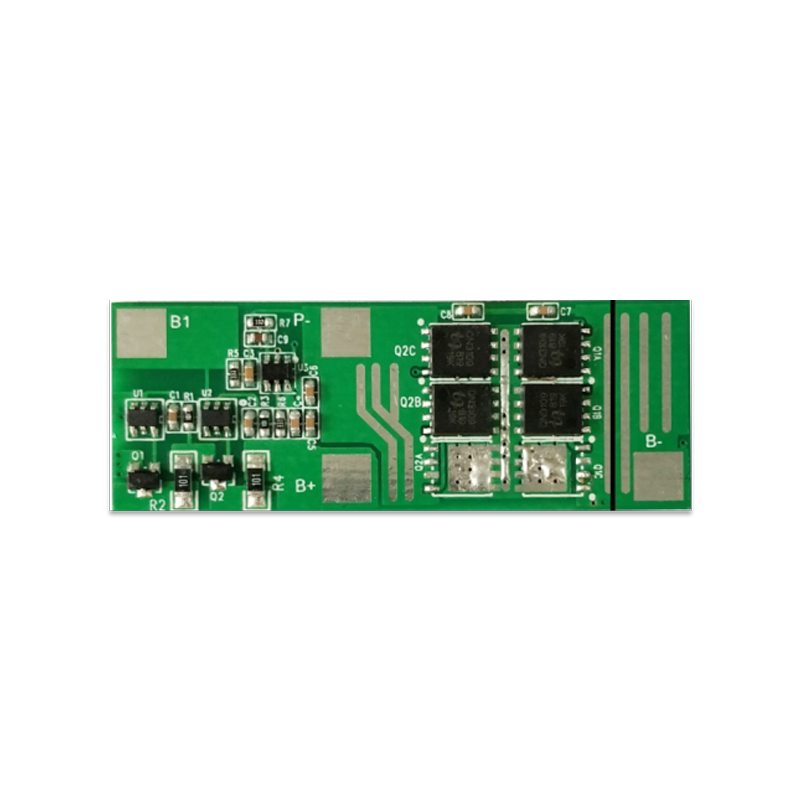

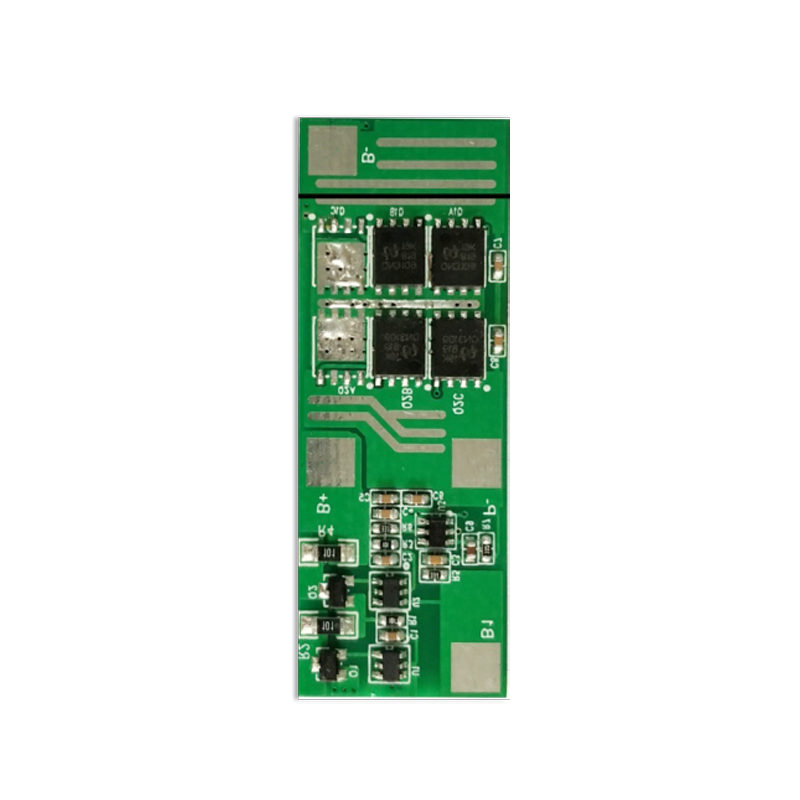

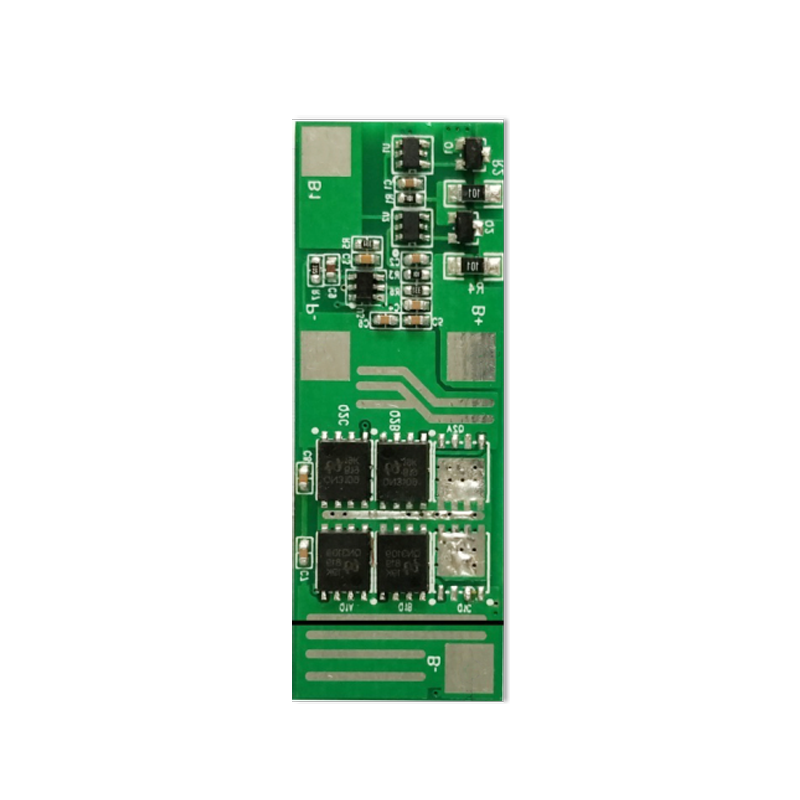

PCM para 1S-2S PCM-LB2S15A-AY329 (LI-2S15A) Modelo: PCM-LB2S15A-AY329 (LI-2S15A) Ver: A Item de teste (Teste em temperatura normal 25±2°C) Critério Tensão Tensão de carregamento DC: 8.4V CC/CV(4.2V/Cell)2s Corrente de alimentação Corrente normal do modo de operação: Medidor de combustível no modo NORMAL. ILOAD >Corrente de suspensão ≤30uA Corrente máxima de carga contínua 15A Corrente máxima de descarga contínua 15A Corrente de equilíbrio para célula única 42±10mA Proteção contra sobrecarga (célula única) Tensão de equilíbrio para célula única 4,20±0,05V Tensão de detecção de sobrecarga 4,25±0,05V Tempo de atraso de detecção de sobrecarga 0,5S—2S Sobrecarga de tensão de liberação 4,05±0,1V Proteção contra descarga excessiva (célula única) Tensão de detecção de descarga excessiva 2,8±0,05V Tempo de atraso de detecção de descarga excessiva 10—200mS Liberação de descarga excessiva tensão 3,0±0,1V Proteção de corrente (bateria) Descarga Corrente de detecção de sobrecorrente 40±10A Tempo de atraso de detecção 5ms—20ms Condição de liberação Carga de corte, Recuperação automática Proteção de curto Condição de detecção Curto-circuito externo Tempo de atraso de detecção 200-600us Condição de liberação Resistência de carga de corte Resistência de eletrificação do circuito principal ≤60mΩ Temperatura Faixa de temperatura de operação -40~+85°C Faixa de temperatura de armazenamento -40~+125°C TAMANHO: L55 * W20 * T2.8 mm NTC: / Interruptor de temperatura: / Interruptor de corrente fraca: / requisito especial: / - AYAA TECHNOLOGY CO., LTD
| Modelo: PCM-LB2S15A-AY329 (LI-2S15A) Ver: A | ||
| Item de teste (teste em temperatura normal 25±2 °C) | Critério | |
| Voltagem | Tensão de carregamento | DC: 8.4V CC / CV (4.2V / Célula) 2s |
| Corrente de alimentação | Corrente do modo de operação normal: Medidor de combustível no modo NORMAL. ILOAD >Corrente de suspensão | ≤30uA |
| Corrente de carga contínua máxima | 15UMA | |
| Corrente máxima de descarga contínua | 15UMA | |
| Corrente de equilíbrio para célula única | 42±10mA | |
| Proteção contra sobrecarga (célula única) |
Tensão de equilíbrio para célula única | 4,20±0,05 V |
| Tensão de detecção de sobrecarga | 4,25±0,05 V | |
| Tempo de atraso de detecção de sobrecarga | 0,5S-2S | |
| Sobre a tensão de liberação de carga | 4,05±0,1 V | |
| Proteção contra descarga excessiva (célula única) |
Tensão de detecção de descarga excessiva | 2,8±0,05 V |
| Tempo de atraso na detecção de descarga excessiva | 10-200mS | |
| Sobre a tensão de liberação de descarga | 3.0±0.1V | |
| Proteção de corrente (bateria) | Descarga Sobrecorrente de detecção de corrente | 40±10A |
| Tempo de atraso de detecção | 5 ms — 20 ms | |
| Condição de liberação | Carga de corte, recuperação automática | |
| Proteção curta | Condição de detecção | Curto-circuito externo |
| Tempo de atraso de detecção | 200-600US | |
| Condição de liberação | Carga de corte | |
| Resistência | Resistência de eletrificação do loop principal | ≤60mΩ |
| Temperatura | Faixa de temperatura operacional | -40 ~ + 85 °C |
| Faixa de temperatura de armazenamento | -40~+125°C | |
| TAMANHO: L55 * W20 * T2.8 mm | ||
| NTC: / Interruptor de temperatura: / Interruptor de corrente fraca: / requisito especial: / | ||
