BMS / PCM مع نموذج الاتصالات: PCM-L16S100-H87 (LF-16S) رقم. عنصر الاختبار (اختبار في درجة الحرارة العادية 25±2 درجة مئوية والرطوبة النسبية≤90٪) المعيار 1 واجهة الاتصال I2C & Bluetooth 2 تصميم سعة البطارية (PCM) السعة القصوى (حزمة البطارية) 100000 مللي أمبير في الساعة السعة الدنيا (حزمة البطارية) 800 مللي أمبير في الساعة مؤشر السعة الخارجية LCD ، خوارزمية قياس الغاز LED تكنولوجيا المعلومات (دقة عالية) 3 جهد شحن الجهد DC: 57.6 فولت CC / CV (3.6 فولت / خلية) 16 ثانية جهد الكشف عن توازن الخلية (توازن الشحن) 3.6 فولت ±0.05 فولت وقت تأخير الكشف عن توازن الخلية 0.5 ثانية - 2 ثانية 4 التوازن الحالي التيار لخلية واحدة 116±10mA تيار وضع التشغيل العادي (مقياس الغاز IC) 600 uA تيار وضع التشغيل SLEEP (مقياس الغاز IC) 350 uA أقصى تيار الشحن المستمر 100A أقصى تيار تفريغ مستمر 100A 5 حماية من الشحن الزائد جهد الكشف عن الشحن 3.75±0.05 فولت وقت تأخير الكشف عن الشحن الزائد 0.5 ثانية - 2 ثانية جهد تحرير الشحن الزائد 3.50±0.1 فولت 6 حماية من التفريغ الزائد جهد الكشف عن التفريغ 2.20±0.1 فولت وقت تأخير الكشف عن التفريغ الزائد 150-300 مللي ثانية Oإصدار التفريغ الكهربائي 2.70±0.1 فولت 7 الحماية الحالية الزائدة على تيار الكشف الحالي 300±50 أمبير وقت تأخير الكشف 50 مللي ثانية - 300 مللي ثانية شرط التحرير قطع الحمل 8 حماية قصيرة حالة الكشف عن ماس كهربائى خارجي وقت تأخير الكشف 200-800us حالة الافراج قطع الحمل 9 دوائر حماية المقاومة (MOSFET) ≤50mΩ 10 درجة حرارة التشغيل نطاق درجة حرارة التشغيل -40 ~ + 85 درجة مئوية نطاق درجة حرارة التخزين -40 ~ + 125 درجة مئوية حماية درجة حرارة التفريغ 65 درجة مئوية - شركة آيا للتكنولوجيا المحدودة

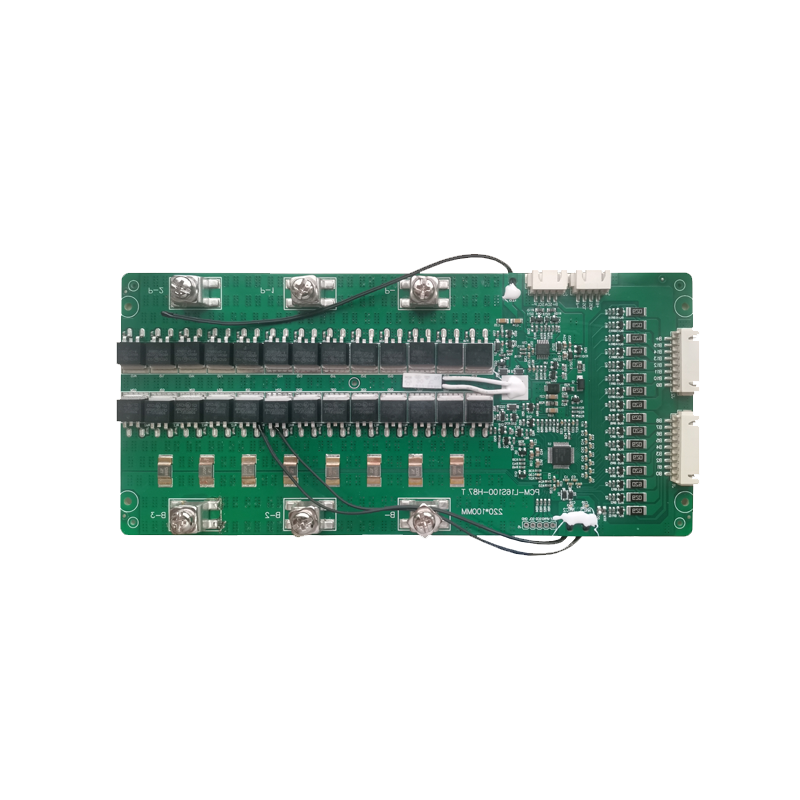

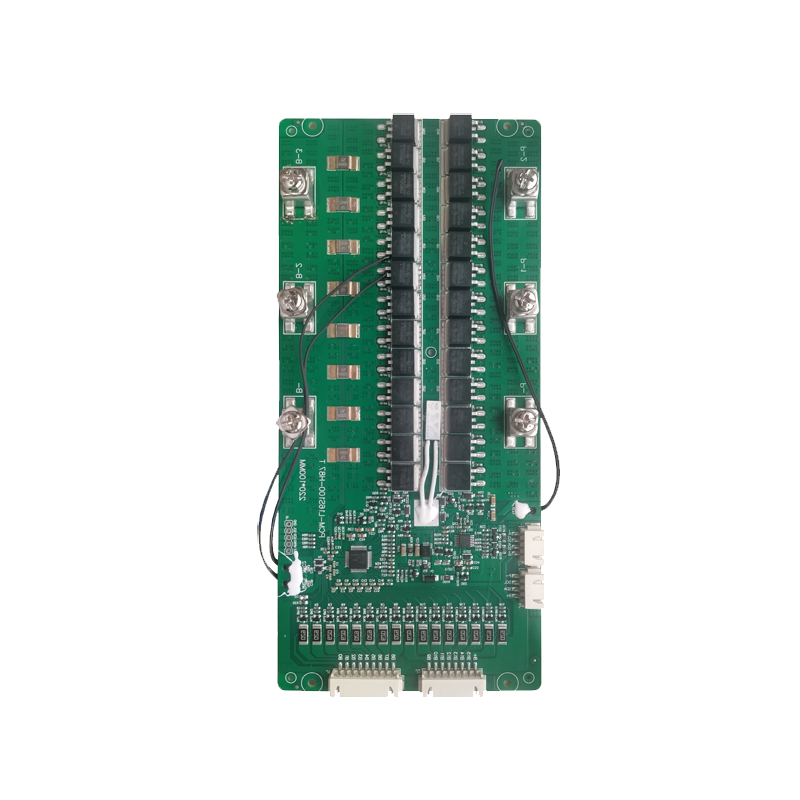

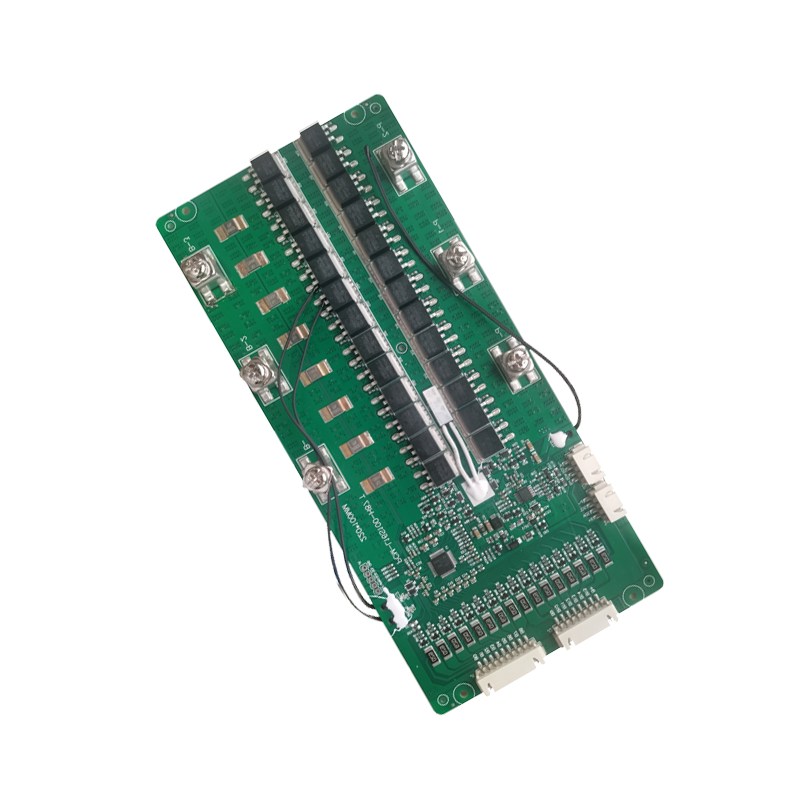

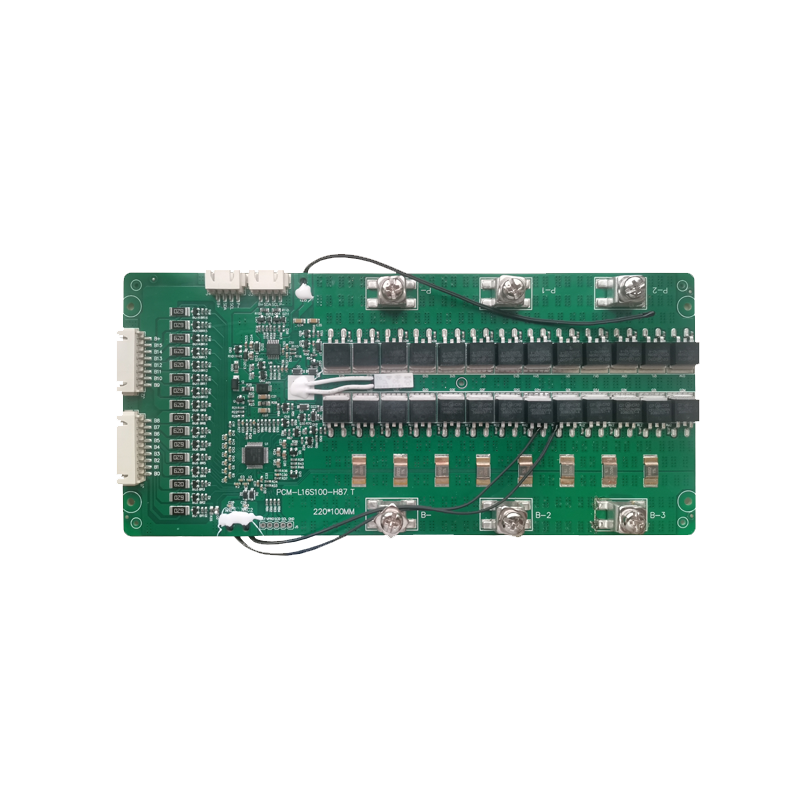

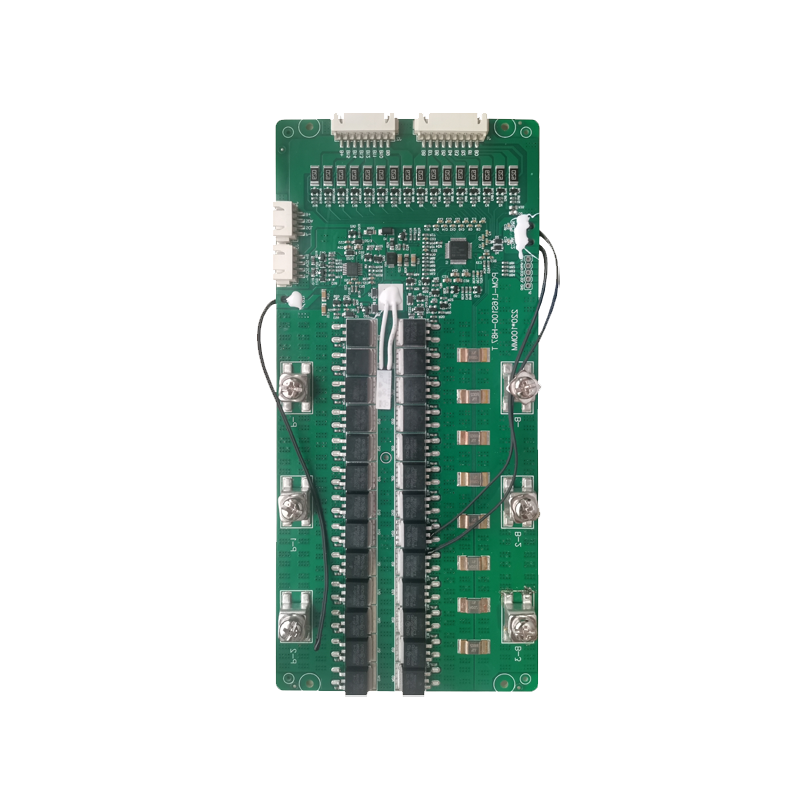

| الموديل: PCM-L16S100-H87 (LF-16S) | ||||
| لا. | عنصر الاختبار (اختبار في درجة الحرارة العادية 25±2 درجة مئوية والرطوبة النسبية≤90٪) | معيار | ||
| 1 | واجهة الاتصال | I2C وبلوتوث | ||
| 2 | سعة | تصميم سعة البطارية (PCM) | ||
| السعة القصوى (حزمة البطارية) | 100000 مللي أمبير | |||
| الحد الأدنى للسعة (حزمة البطارية) | 800 مللي أمبير | |||
| مؤشر السعة الخارجية | شاشات الكريستال السائل ، LED | |||
| خوارزمية قياس الغاز | تكنولوجيا المعلومات (دقة عالية) | |||
| 3 | ضغط | جهد الشحن | التيار المستمر: 57.6 فولت CC / CV (3.6 فولت / خلية) 16 ثانية | |
| جهد الكشف عن توازن الخلية (توازن الشحن) | 3.6 فولت ±0.05 فولت | |||
| وقت تأخير الكشف عن توازن الخلية | 0.5 ثانية - 2 ثانية | |||
| 4 | حالي | تيار التوازن لخلية واحدة | 116±10 مللي أمبير | |
| تيار وضع التشغيل العادي (مقياس الغاز IC) | 600 أمبير | |||
| تيار وضع التشغيل SLEEP (Gas Gauge IC) | 350 وحدة أفيا | |||
| أقصى تيار شحن مستمر | 100 أ | |||
| أقصى تيار تفريغ مستمر | 100 أ | |||
| 5 | حماية من الشحن الزائد | جهد الكشف عن الشحن الزائد | 3.75±0.05 فولت | |
| وقت تأخير الكشف عن الشحن الزائد | 0.5 ثانية - 2 ثانية | |||
| جهد تحرير الشحن الزائد | 3.50±0.1 فولت | |||
| 6 | حماية من التفريغ الزائد | جهد الكشف عن التفريغ الزائد | 2.20±0.1 فولت | |
| وقت تأخير الكشف عن التفريغ الزائد | 150-300 مللي ثانية | |||
| جهد تحرير التفريغ الزائد | 2.70±0.1 فولت | |||
| 7 | أكثر من الحماية الحالية | أكثر من تيار الكشف الحالي | 300±50 أ | |
| وقت تأخير الكشف | 50 مللي ثانية - 300 مللي ثانية | |||
| حالة الافراج | قطع الحمولة | |||
| 8 | حماية قصيرة | حالة الكشف | ماس كهربائى خارجي | |
| وقت تأخير الكشف | 200-800 دولار أمريكي | |||
| حالة الافراج | قطع الحمولة | |||
| 9 | المقاومه | دوائر الحماية (MOSFET) | ≤50 مأوم | |
| 10 | درجة الحرارة | نطاق درجة حرارة التشغيل | -40 ~ + 85 درجة مئوية | |
| نطاق درجة حرارة التخزين | -40 ~ + 125 درجة مئوية | |||
| حماية درجة حرارة التفريغ | 65 درجة مئوية | |||
