BMS / PCM مع نموذج الاتصالات: PCM-L14S40-K77 رقم. عنصر الاختبار (الاختبار عند درجة الحرارة العادية 25±2 درجة مئوية والرطوبة النسبية ≤90٪) المعيار 1 واجهة الاتصال SMBUS 2 جهد شحن الجهد DC: 48.3 فولت ~ 58.8 فولت CC / CV (3.45 فولت ~ 4.2 فولت / خلية) 14 ثانية يمكن ضبط جهد الكشف عن توازن الخلية (توازن الشحن) حسب وقت تأخير الكشف عن توازن الخلية المطلوب 0.5 ثانية - 2 ثانية 3 تيار وضع التشغيل العادي الحالي (مقياس الغاز IC) 600 uA (متوسط) تيار وضع التشغيل SLEEP (مقياس الغاز IC) 350 uA (متوسط) أقصى تيار شحن مستمر 20-50A أقصى مستمر تيار التفريغ 20-50A 4 حماية من الشحن الزائد (خلية واحدة) جهد الكشف عن الشحن الزائد 3.6-4.35 فولت وقت تأخير الكشف عن الشحن الزائد 0.5 ثانية - 2 ثانية جهد تحرير الشحن الزائد 3.4-4.15 فولت 5 حماية من التفريغ الزائد (خلية واحدة) جهد الكشف عن التفريغ الزائد 2.0-3.0 فولت وقت تأخير الكشف عن التفريغ الزائد 150-300 مللي ثانية جهد تحرير التفريغ الزائد 2.3-3.2 فولت 6 حماية التيار الزائد (حزمة البطارية) تيار الكشف عن التيار الزائد 60-150 أمبير وقت تأخير الكشف 50 مللي ثانية - 300 مللي ثانية حالة الافراج قطع الحمل ، الاسترداد التلقائي 7 حالة الكشف عن الحماية القصيرة ماس كهربائى خارجي وقت تأخير الكشف عن 200-800us حالة التحرير قطع الحمل ، الاسترداد التلقائي 8 دوائر حماية المقاومة (MOSFET) ≤50mΩ 9 درجة حرارة درجة الحرارة -40 ~ + 85 درجة مئوية نطاق درجة حرارة التخزين -40 ~ + 125 درجة مئوية الحجم: L160 * W65 * T12mm NTC: 10K NTC * 3 قطع مفتاح درجة الحرارة: 65 درجة مئوية & 90 درجة مئوية مفتاح التيار الضعيف: / طريقة التنشيط: / - شركة آيا للتكنولوجيا ، المحدوده

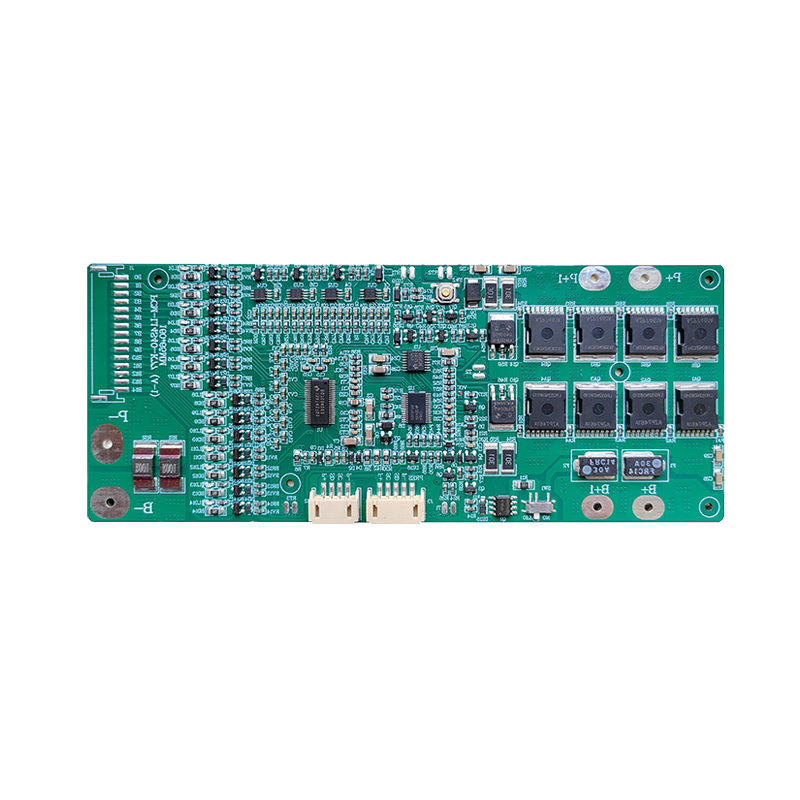

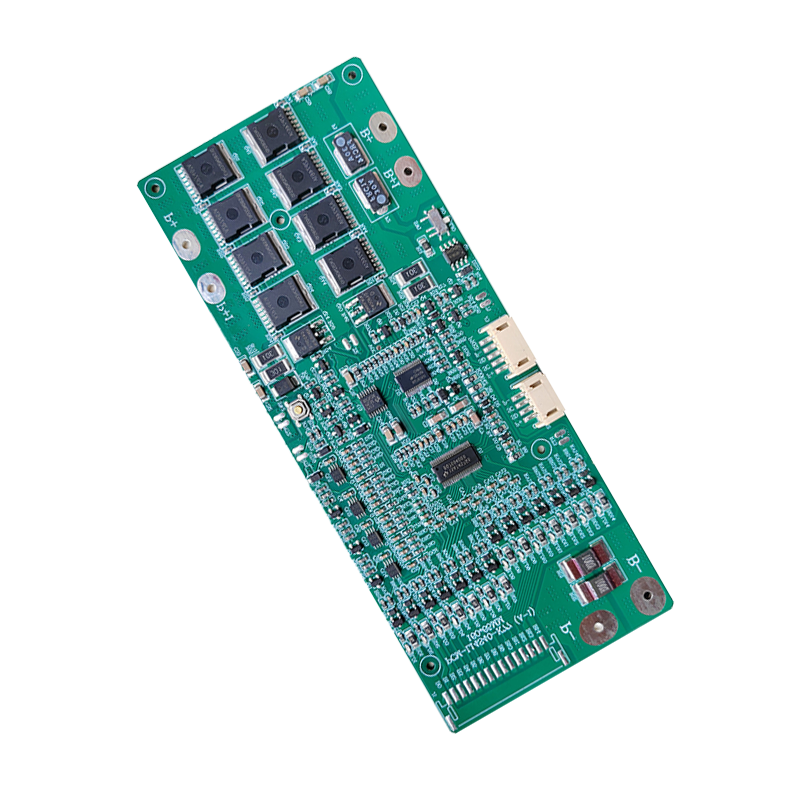

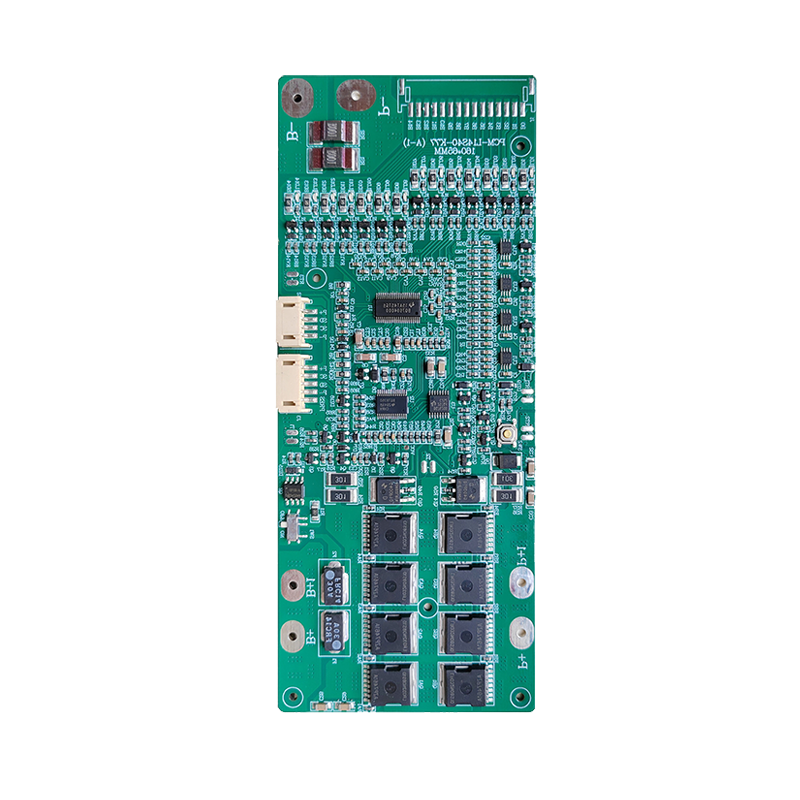

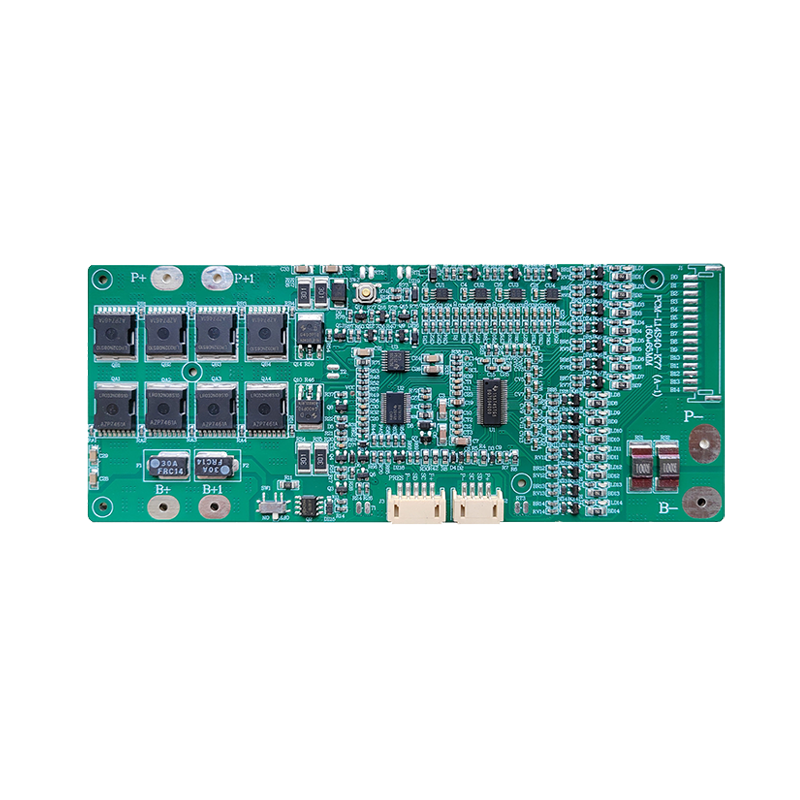

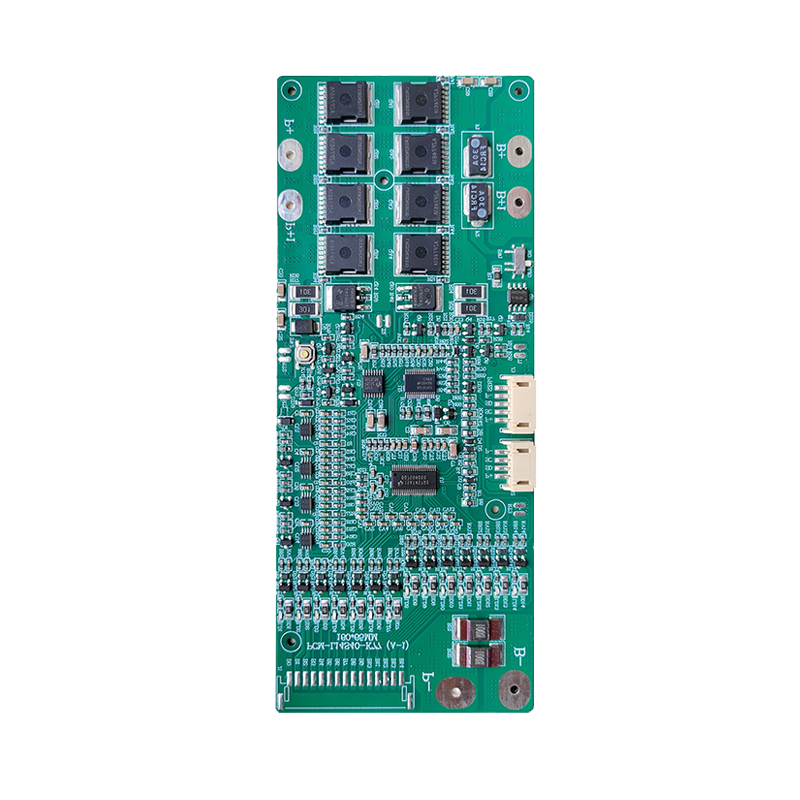

| الموديل: PCM-L14S40-K77 | ||||
| لا. | عنصر الاختبار (اختبار في درجة الحرارة العادية 25±2 درجة مئوية والرطوبة النسبية≤90٪) | معيار | ||
| 1 | واجهة الاتصال | SMBUS | ||
| 2 | ضغط | جهد الشحن | التيار المستمر: 48.3 فولت ~ 58.8 فولت سم مكعب / سيرة ذاتية (3.45 فولت ~ 4.2 فولت / خلية) 14 ثانية | |
| جهد الكشف عن توازن الخلية (توازن الشحن) | يمكن تعديلها حسب الطلب | |||
| وقت تأخير الكشف عن توازن الخلية | 0.5 ثانية - 2 ثانية | |||
| 3 | حالي | تيار وضع التشغيل العادي (مقياس الغاز IC) | 600 uA (متوسط) | |
| تيار وضع التشغيل SLEEP (Gas Gauge IC) | 350 uA (متوسط) | |||
| أقصى تيار شحن مستمر | 20-50 أ | |||
| أقصى تيار تفريغ مستمر | 20-50 أ | |||
| 4 | الحماية من الشحن الزائد (خلية واحدة) | جهد الكشف عن الشحن الزائد | 3.6-4.35 فولت | |
| وقت تأخير الكشف عن الشحن الزائد | 0.5 ثانية - 2 ثانية | |||
| جهد تحرير الشحن الزائد | 3.4-4.15 فولت | |||
| 5 | حماية من التفريغ الزائد (خلية واحدة) | جهد الكشف عن التفريغ الزائد | 2.0-3.0 فولت | |
| وقت تأخير الكشف عن التفريغ الزائد | 150-300 مللي ثانية | |||
| جهد تحرير التفريغ الزائد | 2.3-3.2 فولت | |||
| 6 | الحماية الحالية الزائدة (حزمة البطارية) | أكثر من تيار الكشف الحالي | 60-150 أ | |
| وقت تأخير الكشف | 50 مللي ثانية - 300 مللي ثانية | |||
| حالة الافراج | قطع الحمل ، الاسترداد التلقائي | |||
| 7 | حماية قصيرة | حالة الكشف | ماس كهربائى خارجي | |
| وقت تأخير الكشف | 200-800 دولار أمريكي | |||
| حالة الافراج | قطع الحمل ، الاسترداد التلقائي | |||
| 8 | المقاومه | دوائر الحماية (MOSFET) | ≤50 مأوم | |
| 9 | درجة الحرارة | نطاق درجة حرارة التشغيل | -40 ~ + 85 درجة مئوية | |
| نطاق درجة حرارة التخزين | -40 ~ + 125 درجة مئوية | |||
| بحجم: L160 * W65 * T12mm | ||||
| NTC: 10K NTC * 3 قطع مفتاح درجة الحرارة: 65 درجة مئوية & 90 درجة مئوية مفتاح تيار ضعيف: / طريقة التنشيط: / | ||||
