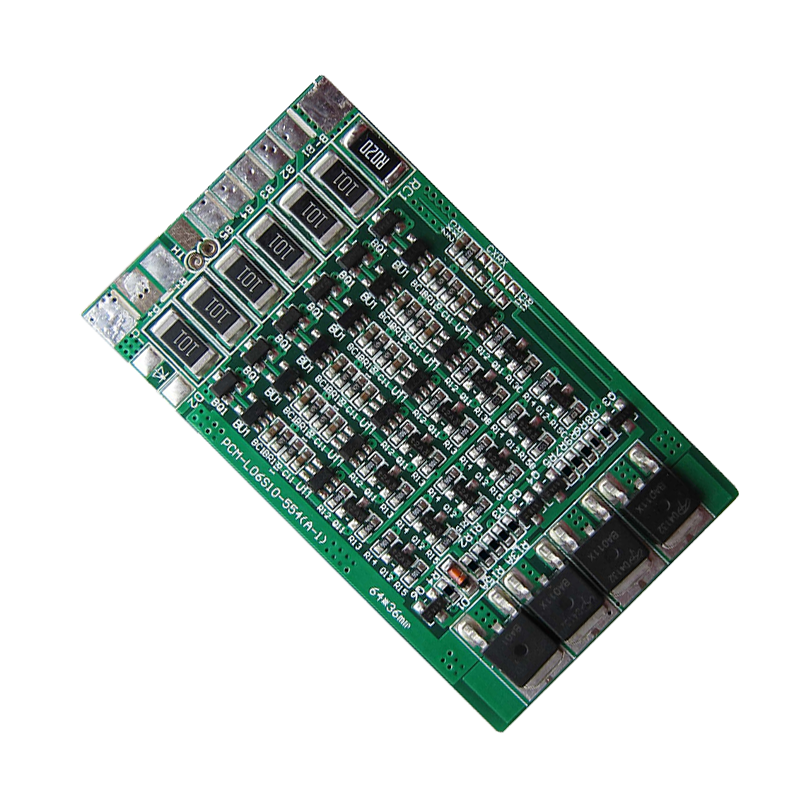

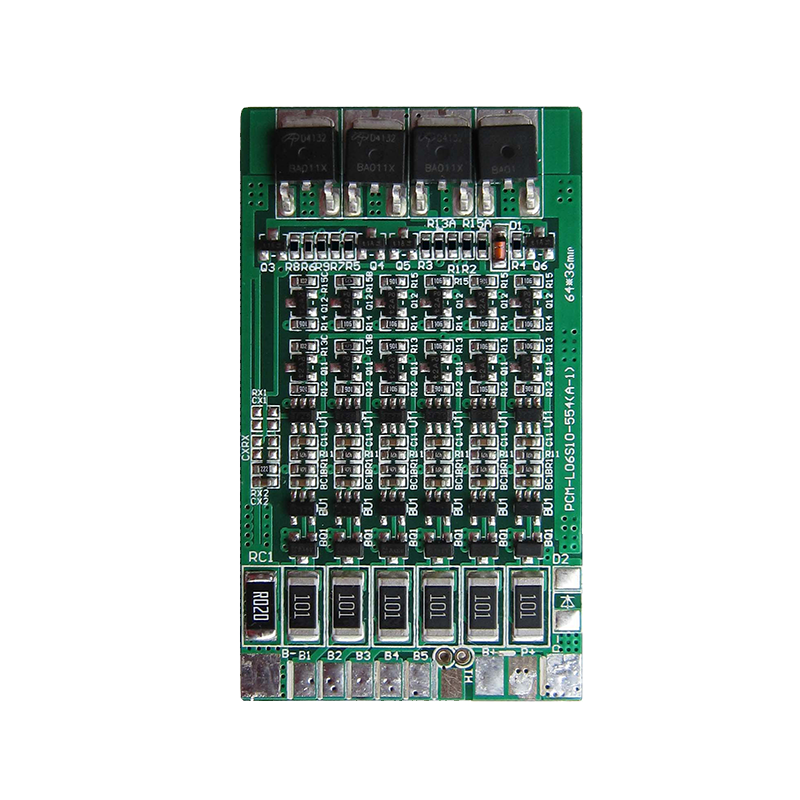

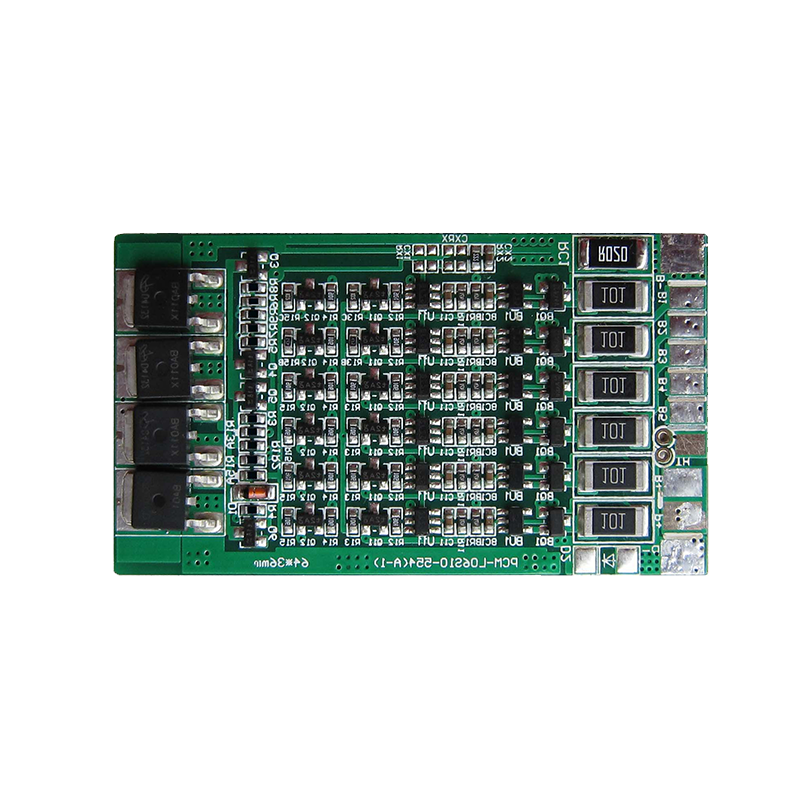

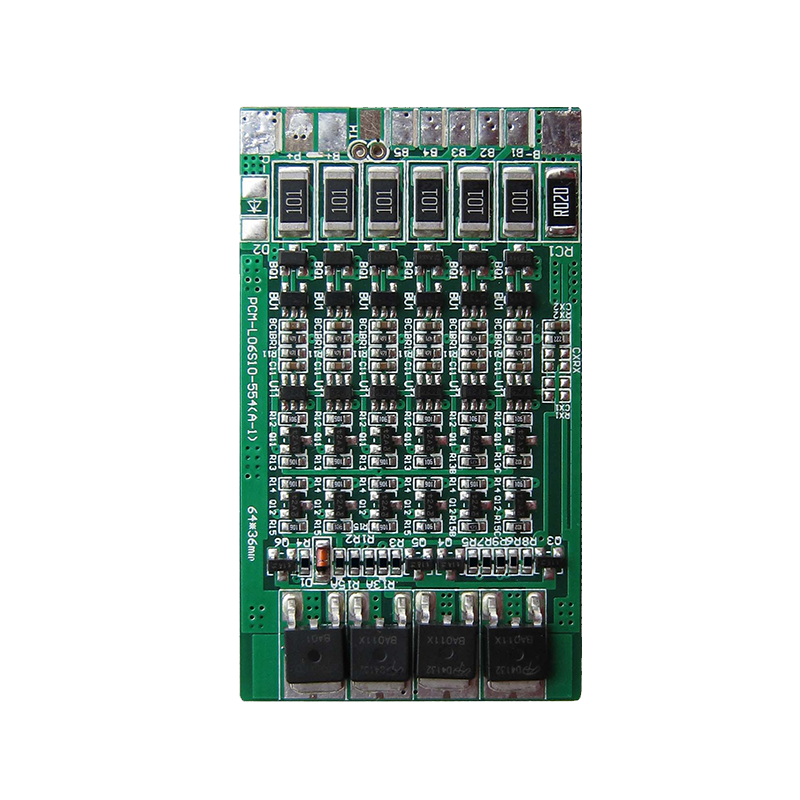

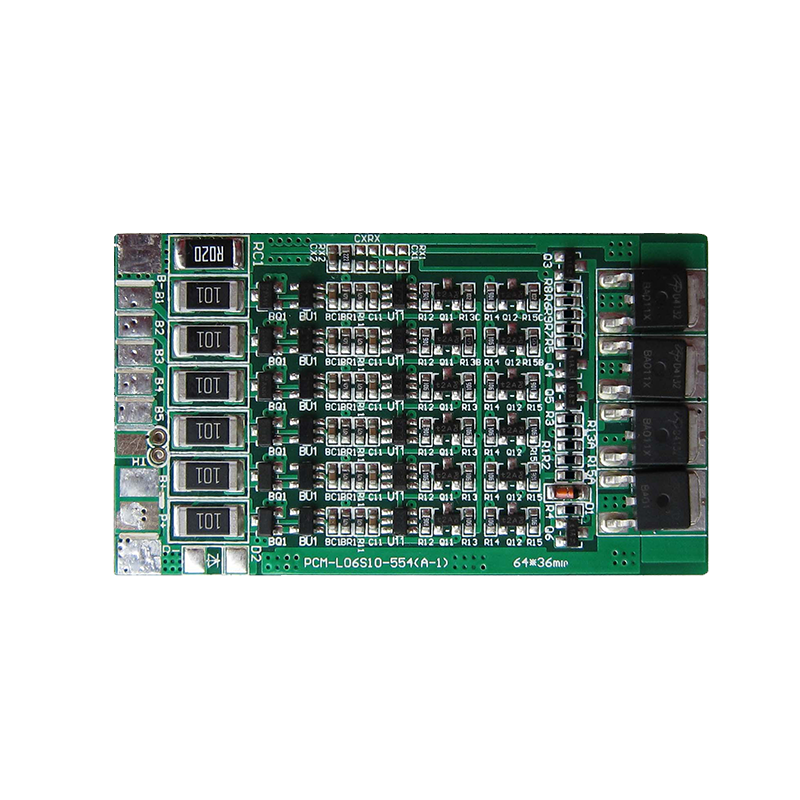

PCM ل 5S-9S PCM-L06S10-554 (6S) لا يوجد عنصر اختبار معيار Lifepo4 ليثيوم أيون / ليثيوم بوليمر 1 جهد شحن الجهد تيار مستمر 21.6 فولت سم مكعب / CV (3.6 فولت / خلية) تيار مستمر: 25.2 فولت CC / CV (4.2 فولت / خلية) جهد التوازن لخلية واحدة 3.60±0.025 فولت 4.20±0.025 فولت 2 تيار التوازن الحالي لخلية واحدة 36±5 مللي أمبير 42±5 مللي أمبير الاستهلاك الحالي لخلية واحدة ≤20μA ≤20μA كحد أقصى.تيار الشحن المستمر 8A 8A 8A 3 حماية من الشحن الزائد (خلية واحدة) جهد الكشف عن الشحن الزائد 3.90 فولت ±0.025 فولت (اختياري) 4.25 ± 0.025 فولت (اختياري) كشف الشحن الزائدوقت تأخير الأيونات 0.5-2.0S 0.5S - 2.0S جهد تحرير الشحن الزائد 3.80±0.05V 4.15 ±0.05V 4 حماية من التفريغ الزائد (خلية واحدة) جهد الكشف عن التفريغ الزائد 2.00±0.8 فولت (اختياري) 2.5±0.08 فولت (اختياري) وقت تأخير الكشف عن التفريغ الزائد 10-300 مللي ثانية 10-300 مللي ثانية جهد تحرير التفريغ الزائد 2.3±0.1 فولت 3.0±0.1 فولت 5 حماية التيار الزائد يعتمد جهد الكشف الحالي على النقاط المذكورة أعلاه تعتمد على النقاط المذكورة أعلاه البيانات النهائية الحالية للكشف عن التيار الثابت من البيانات النهائية للاختبار الفعلي تم إصلاحها من الاختبار الفعلي تأخير الكشف الوقت 5-20 مللي ثانية 5-20 مللي ثانية حالة الافراج قطع الحمل ، التحرير التلقائي قطع الحمل ، الإصدار التلقائي 6 الحماية القصيرة حالة الكشف عن ماس كهربائى خارجي وقت تأخير الكشف 100 ~ 500us شحن حالة التحرير 7 دوائر حماية المقاومة ≤50mΩ 8 درجة حرارة درجة حرارة التشغيل النطاق -40 ~ + 85 °C نطاق درجة حرارة التخزين -40 ~ + 125 °C 9 الأبعاد L65 * W36 * T5.0mm المعلمات الاختيارية: الجهد الزائد للكشف عن الشحن (V) 4.28±0.025V 4.25±0.025V 3.65±0.025V الجهد الزائد لتحرير الشحن (V) 4.08±0.05V 4.05±0.05V ... - شركة آيا للتكنولوجيا المحدودة
| لا | عنصر الاختبار | معيار | ||||
| ليفبو 4 | ليثيوم أيون / ليثيوم بوليمر | |||||
| 1 | ضغط | جهد الشحن | تيار مستمر 21.6 فولت سم مكعب / سيرة متكاملة (3.6 فولت / خلية) | التيار المستمر: 25.2 فولت CC / CV (4.2 فولت / خلية) | ||
| جهد التوازن للخلية المفردة | 3.60±0.025 فولت | 4.20±0.025 فولت | ||||
| 2 | حالي | تيار التوازن لخلية واحدة | 36±5 مللي أمبير | 42±5 مللي أمبير | ||
| الاستهلاك الحالي لخلية واحدة | ≤20 ميكرو أمبير | ≤20 ميكرو أمبير | ||||
| الحد الأقصى لتيار الشحن المستمر | 8 أ | 8 أ | ||||
| الحد الأقصى للاستمرار في تيار التفريغ | 8 أ | 8 أ | ||||
| 3 | حماية من الشحن الزائد (خلية واحدة) | جهد الكشف عن الشحن الزائد | 3.90 فولت ±0.025 فولت (اختياري) | 4.25±0.025 فولت (اختياري) | ||
| وقت تأخير الكشف عن الشحن الزائد | 0.5-2.0 ثانية | 0.5 ثانية - 2.0 ثانية | ||||
| جهد تحرير الشحن الزائد | 3.80±0.05 فولت | 4.15 ±0.05 فولت | ||||
| 4 | حماية من التفريغ الزائد (خلية واحدة) | جهد الكشف عن التفريغ الزائد | 2.00±0.8 فولت (اختياري) | 2.5±0.08 فولت (اختياري) | ||
| وقت تأخير الكشف عن التفريغ الزائد | 10-300 مللي ثانية | 10-300 مللي ثانية | ||||
| جهد تحرير التفريغ الزائد | 2.3±0.1 فولت | 3.0±0.1 فولت | ||||
| 5 | أكثر من الحماية الحالية | جهد الكشف عن التيار الزائد | تعتمد على النقاط المذكورة أعلاه | تعتمد على النقاط المذكورة أعلاه | ||
| أكثر من تيار الكشف الحالي | تم إصلاح البيانات النهائية من الاختبار الفعلي | تم إصلاح البيانات النهائية من الاختبار الفعلي | ||||
| وقت تأخير الكشف | 5-20 مللي ثانية | 5-20 مللي ثانية | ||||
| حالة الافراج | قطع الحمل ، الإفراج التلقائي | قطع الحمل ، الإفراج التلقائي | ||||
| 6 | حماية قصيرة | حالة الكشف | ماس كهربائى خارجي | |||
| وقت تأخير الكشف | 100 ~ 500 دولار أمريكي | |||||
| حالة الافراج | اشحن | |||||
| 7 | المقاومه | دوائر الحماية | ≤50 مأوم | |||
| 8 | درجة الحرارة | نطاق درجة حرارة التشغيل | -40 ~ + 85 درجة مئوية | |||
| نطاق درجة حرارة التخزين | -40 ~ + 125 درجة مئوية | |||||
| 9 | البعد | L65 * W36 * T5.0mm | ||||
| المعلمات الاختيارية: | جهد الكشف عن الشحن الزائد (V) | 4.28±0.025 فولت | 4.25±0.025 فولت | 3.65±0.025 فولت | ||
| جهد تحرير الشحن الزائد (V) | 4.08±0.05 فولت | 4.05±0.05 فولت | 3.65±0.05 فولت | |||
| جهد الكشف عن التفريغ الزائد | 3.00±0.8 فولت | 2.80±0.8 فولت | 2.50±0.8 فولت | |||
| جهد تحرير التفريغ الزائد (V) | 3.00±0.1 فولت | 3.00±0.1 فولت | 3.00±0.1 فولت | |||
