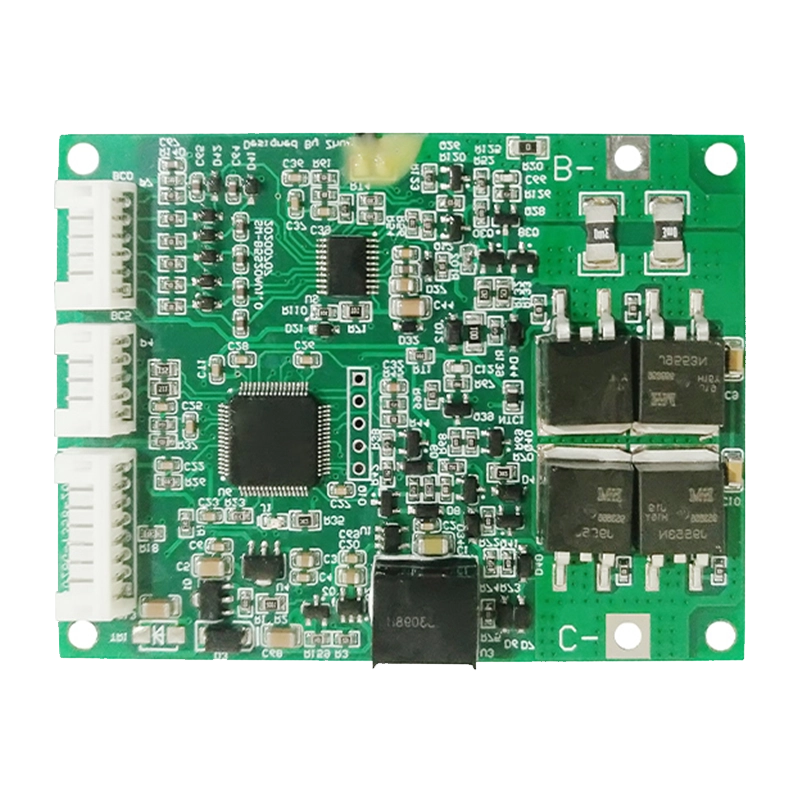

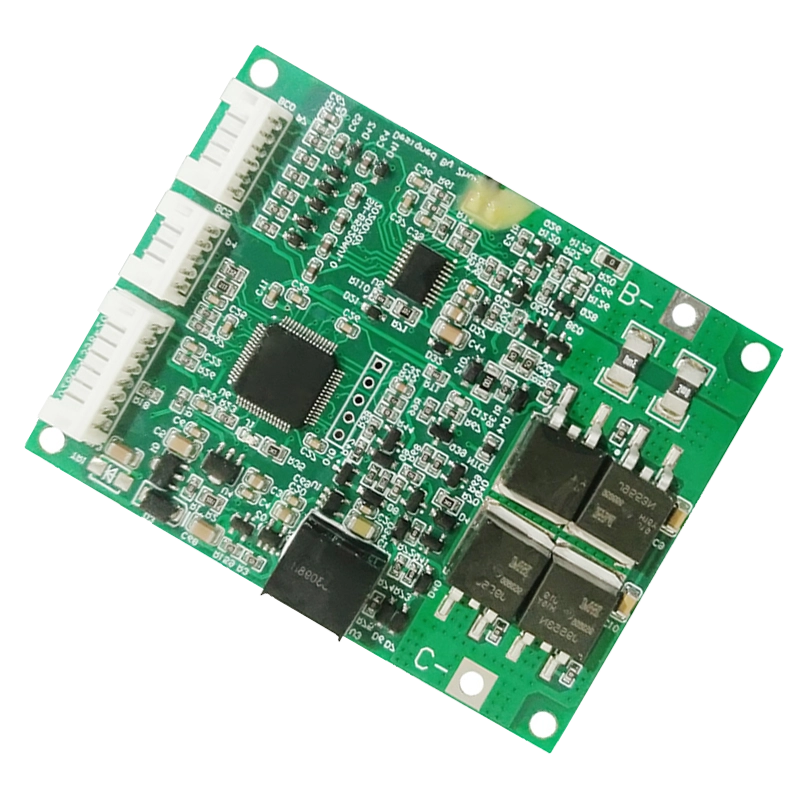

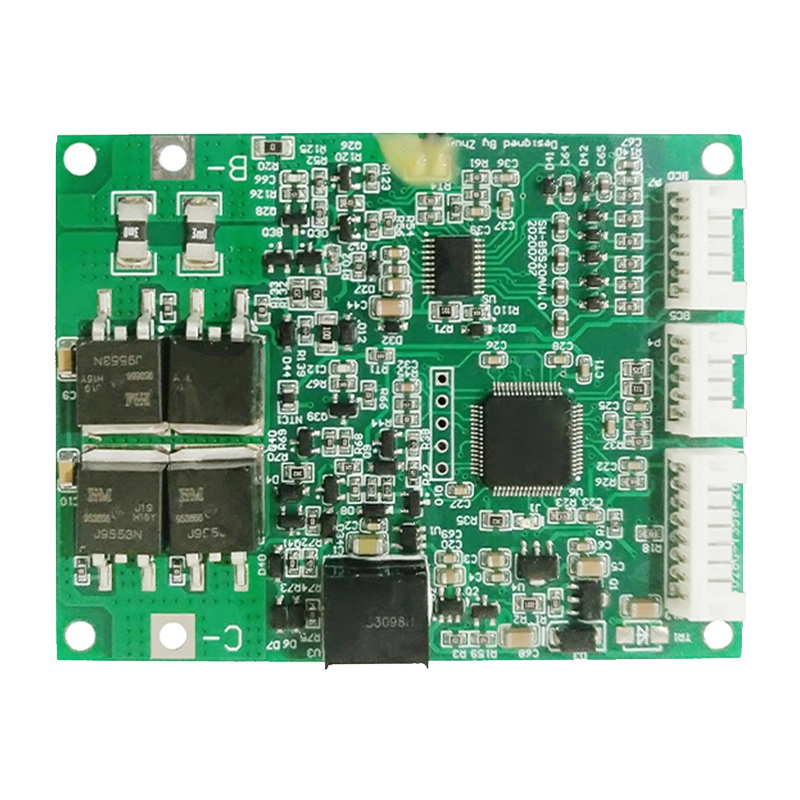

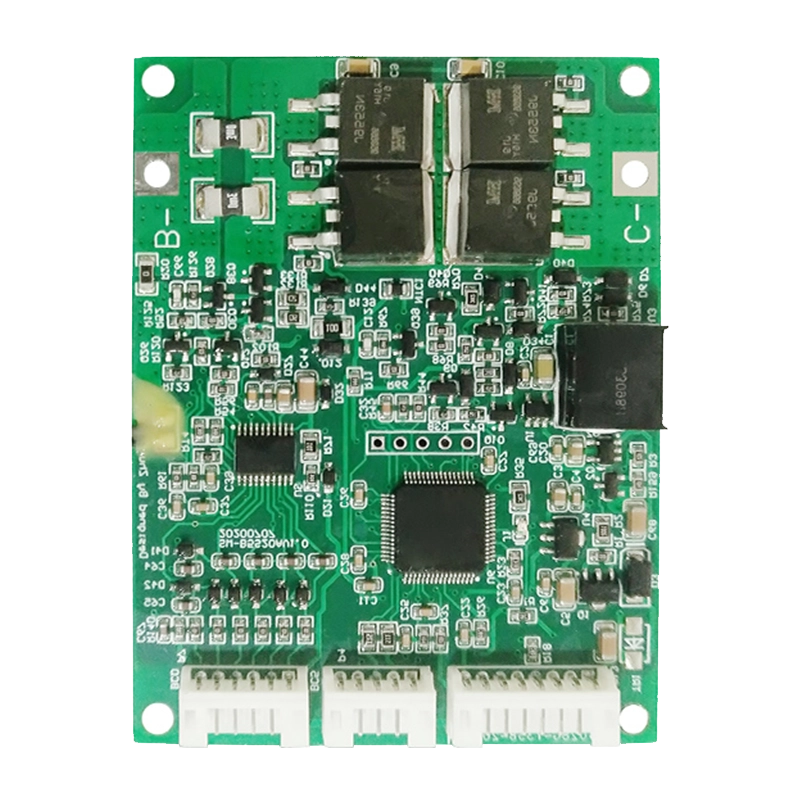

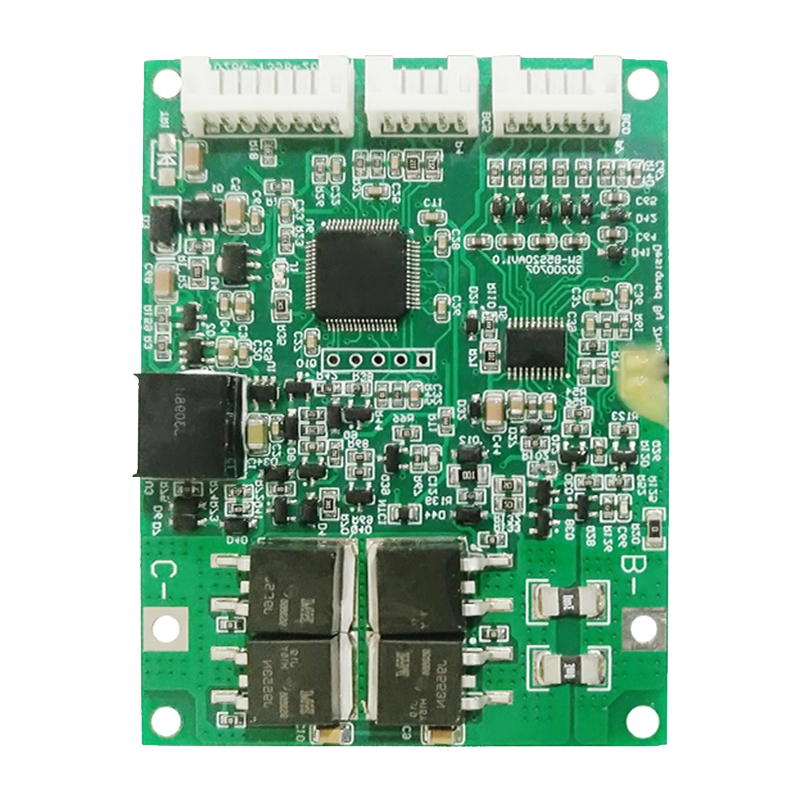

BMS / PCM مع نموذج الاتصالات: AY-L5S20A- M057 رقم. عنصر الاختبار (الاختبار عند درجة الحرارة العادية 25±2 درجة مئوية والرطوبة النسبية ≤90٪) المعيار 1 واجهة الاتصال RS485 & CANBUS 2 جهد شحن الجهد DC: 17.25 فولت ~ 21 فولت CC / CV (3.45 فولت ~ 4.2 فولت / خلية) 5 ثانية 3 تيار الإمداد تيار وضع التشغيل العادي (مقياس الغاز IC) ≤25 مللي أمبير (متوسط) تيار وضع التشغيل SLEEP (مقياس الغاز IC) ≤150uA (متوسط) الحد الأقصى لتيار الشحن المستمر 10-20A الحد الأقصى لتيار التفريغ المستمر 10-20A تيار التوازن لخلية واحدة 36-42mA 4 الحماية من الشحن الزائد (خلية واحدة) التوازن الجهد لخلية واحدة 3.6-4.2 فولت جهد الكشف عن الشحن الزائد 3.6-4.35 فولت وقت تأخير الكشف عن الشحن الزائد 0.5 ثانية - 2 ثانية جهد تحرير الشحن الزائد 3.4-4.15 فولت 5 حماية من التفريغ الزائد (خلية واحدة) جهد الكشف عن التفريغ الزائد 2.0-3.0 فولت وقت تأخير الكشف عن التفريغ الزائد 150-300 مللي ثانية جهد تحرير التفريغ الزائد 2.3-3.2 فولت 6 حماية التيار الزائد (حزمة البطارية) حماية تيار الشحن الزائد 15-30 أمبير وقت تأخير الكشف 1 ثانية على تيار الكشف الحالي 1 20-40 أمبير وقت تأخير الكشف 2-5 ثانية أكثر تيار الكشف الحالي 2 40-60A وقت تأخير الكشف 50 مللي ثانية - 300 مللي ثانية حالة الافراج قطع الحمل ، الاسترداد التلقائي 7 حالة الكشف عن الحماية القصيرة ماس كهربائى الخارجي وقت تأخير الكشف 200-800us حالة التحرير قطع الحمل ، الاسترداد التلقائي 8 دوائر حماية المقاومة (MOSFET) ≤50mΩ 9 درجة حرارة التشغيل النطاق -40 ~ + 85 °C نطاق درجة حرارة التخزين -40 ~ + 125 °C الحجم: L80 * W60 * T20 مم NTC: 10K NTC * 2 قطعة مفتاح درجة الحرارة: / مفتاح التيار الضعيف: نعم طريقة التنشيط: / - شركة آيا للتكنولوجيا المحدودة
| الموديل: AY-L5S20A- M057 | |||
| لا. | عنصر الاختبار (اختبار في درجة الحرارة العادية 25±2 درجة مئوية والرطوبة النسبية≤90٪) | معيار | |
| 1 | واجهة الاتصال | RS485 و CANBUS | |
| 2 | ضغط | جهد الشحن | التيار المستمر: 17.25 فولت ~ 21 فولت CC / CV (3.45 فولت ~ 4.2 فولت / خلية) 5 ثانية |
| 3 | العرض الحالي | تيار وضع التشغيل العادي (مقياس الغاز IC) | ≤25 مللي أمبير (متوسط) |
| تيار وضع التشغيل SLEEP (Gas Gauge IC) | ≤150uA (متوسط) | ||
| أقصى تيار شحن مستمر | 10-20 أ | ||
| أقصى تيار تفريغ مستمر | 10-20 أ | ||
| تيار التوازن لخلية واحدة | 36-42 مللي أمبير | ||
| 4 | الحماية من الشحن الزائد (خلية واحدة) | جهد التوازن للخلية المفردة | 3.6-4.2 فولت |
| جهد الكشف عن الشحن الزائد | 3.6-4.35 فولت | ||
| وقت تأخير الكشف عن الشحن الزائد | 0.5 ثانية - 2 ثانية | ||
| جهد تحرير الشحن الزائد | 3.4-4.15 فولت | ||
| 5 | حماية من التفريغ الزائد (خلية واحدة) | جهد الكشف عن التفريغ الزائد | 2.0-3.0 فولت |
| وقت تأخير الكشف عن التفريغ الزائد | 150-300 مللي ثانية | ||
| جهد تحرير التفريغ الزائد | 2.3-3.2 فولت | ||
| 6 | الحماية الحالية الزائدة (حزمة البطارية) | حماية تيار الشحن الزائد | 15-30 أ |
| وقت تأخير الكشف | 1 ثانية | ||
| أكثر من تيار الكشف الحالي 1 | 20-40 أ | ||
| وقت تأخير الكشف | 2-5 ثانية | ||
| أكثر من تيار الكشف الحالي 2 | 40-60 أ | ||
| وقت تأخير الكشف | 50 مللي ثانية - 300 مللي ثانية | ||
| حالة الافراج | قطع الحمل ، الاسترداد التلقائي | ||
| 7 | حماية قصيرة | حالة الكشف | ماس كهربائى خارجي |
| وقت تأخير الكشف | 200-800 دولار أمريكي | ||
| حالة الافراج | قطع الحمل ، الاسترداد التلقائي | ||
| 8 | المقاومه | دوائر الحماية (MOSFET) | ≤50 مأوم |
| 9 | درجة الحرارة | نطاق درجة حرارة التشغيل | -40 ~ + 85 درجة مئوية |
| نطاق درجة حرارة التخزين | -40 ~ + 125 درجة مئوية | ||
| الحجم: L80 * W60 * T20 مم | |||
| NTC: 10K NTC * 2 قطعة مفتاح درجة الحرارة: / مفتاح التيار الضعيف: نعم طريقة التنشيط: / | |||
